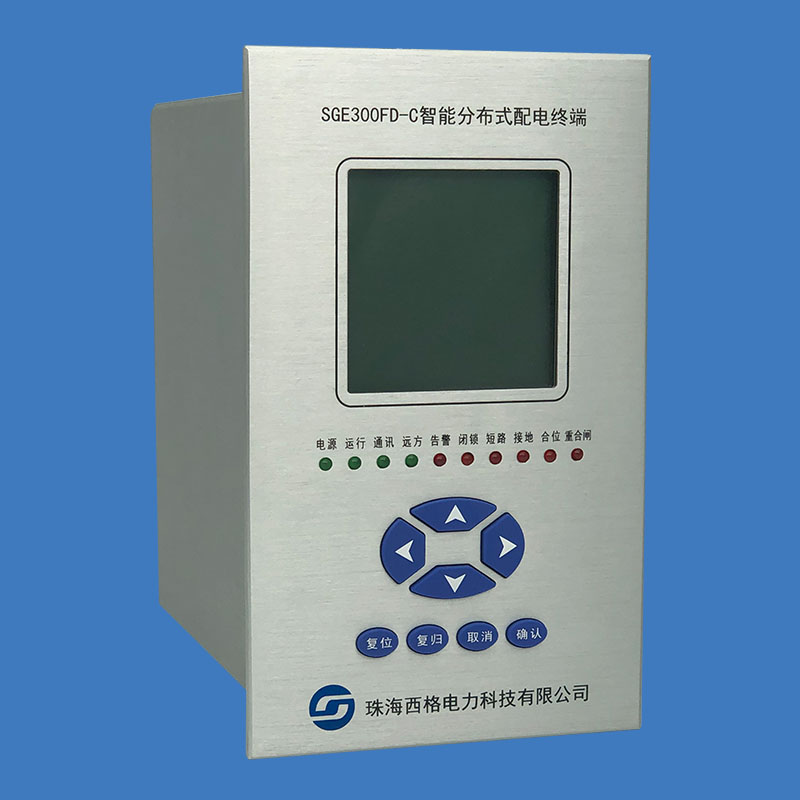

SGE300FD 系列分布式配電自動化終端（以下簡稱裝置）采用了先進的數字信號處理技術、高速工業網絡通信技術、嵌入式工業芯片組和多任務實時操作系統，穩定性強、可靠性高、實時性好、環境性廣、功能強大。與環網柜開關配合，可組合成智能分布式、電壓時間型、電壓電流時間型、保護型等配網功能，實現就地配電自動化功能。裝置與出線開關、分支開關等配合，可實現配電線路的故障切除、故障恢復。是一種集遙測、遙信、遙控、保護和通信等功能于一體的新一代微機型配電自動化遠方終端裝置。

      SGE300FD-T 配電自動化通信管理單元，負責對測控單元的信息采集，并負責與主站系統進行通信，完成信息采集上送功能，管理單元同時具備模擬量、開入量、直流量采集處理及開出功能。

裝置特點

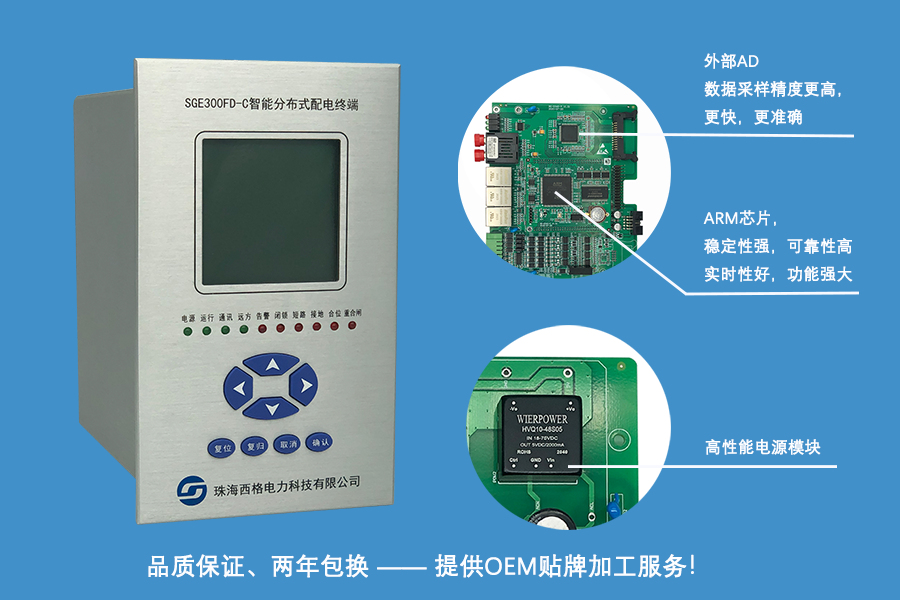

• 強大的軟硬件平臺裝置采用一體化設計，電路設計通用性強，互換性好，可維護性好，技術升級方便。軟件平臺采用嵌入式實時操作系統，一塊主控板實現“算法”+“通訊”功能，系統架構簡單可靠。

• 高可靠性電源終端采用高性能、高可靠性的開關電源，寬范圍通用輸入，提供三種工作電源可選擇，分為85-265VAC/DC、24VDC、48VDC。電源輸入端采用多重抗干擾濾波措施及防雷擊保護回路， 各種濾波電容均采用長壽命、耐高溫、高頻低阻電解電容，高頻變壓器采用雙層屏蔽措施， 確保裝置能長期穩定可靠工作。

• 多種抗干擾措施裝置采用多級隔離和良好的屏蔽措施，從機箱到印制板的設計及器件的選擇上都充分考慮了各種抗干擾措施；成熟的表面貼裝技術的應用，生產過程嚴格遵循 ISO9001:2015 版程序要求，使得整機具有優異的電磁兼容性能，和現場運行的高可靠性，組屏不需任何外部抗干擾措施，簡化了設計和運行維護。

• 靈活可配的功能裝置維護工具軟件提供裝置通道配置、定值參數設置、轉發點表配置三大配置功能。通過三大配置功能，各種工程應用都可以通過組態完成，不需修改程序，大大提高了裝置的可靠性。

• 完善的故障錄波功能終端具有故障記錄與故障錄波功能，每周波 80 點采樣，記錄故障前 4 周波，故障后 8 周波。

• 高分辨率人性化人機界面（選配）終端采用大屏幕 160×160 漢字液晶顯示器及菜單操作方式，人機接口良好，定值數據、控制字含義、開關量輸入、故障信息均以漢字的方式進行顯示，現場整定、查看非常方便。

基本功能

三遙功能

• 15 路光電隔離的開關量輸入

• 12 路交流測量、2 路直流測量

• 6 路輸出，電壓等級可選，可選配操作回路功能數據收集功能

• 支持 IEC104 主站規約

• 支持平衡式/非平衡式IEC101 主站規約

• 支持 MODBUS 規約

• 其他定制規約數據傳輸功能

• 能與上級站進行通信，將采集和處理信息向上發送并接受上級站的控制命令

• 與上級站進行校時

• 具有當地維護通信接口

• 通信接口：RS-232/485、工業以太網；可選配光纖通信口

• 通信信道：可支持光纖、載波、無線擴頻、無線數傳電臺、CDMA、GPRS 以及ADSL 等多種通訊形式，由用戶任選維護功能

• 當地定值參數設置

• 遠程定值參數設置

• 程序遠程更新

• 具有當地維護通信接口

• 遠程診斷

• 設備自診斷

• 程序自恢復

 其他功能

• 事件順序記錄功能

• 失電數據保存功能

• 可選配GPS 地理信息及授時功能
